HOME  >  FRP 제품소개  >  PIPING & FITTING
내식성이 우수한 수지를 사용하므로 산이나 알카리에 매우 강합니다.
열전도율이 강관:鋼管의 1/200이하 이므로 단열성이 우수하고 보온보냉:保溫保冷의 효과가 있습니다.
색상선택이 자유롭습니다.
다른 프라스틱에 비해 충격강도가 높아 파손의 염려가 없어 안전합니다.
파이프 내면이 미끄러워 유체저항:流體抵沆이 적어 경제적입니다.
경량이므로 설치 및 보수시 취급이 용이합니다.
PIPE SIZE
(inch)		 I.D
(mm)		 Pressure rating at 80℃ (TH' K/mm)
5kg/㎠ 10kg/㎠
1 25 5. 5.
2 50 5. 5.
3 76 5. 6.4
4 101 6. 6.4
6 152 6. 10.
8 203 8. 11.
10 254 8. 13.
12 305 10. 16.
14 355 10. 19.
16 406 11. 20.
18 457 13. 23.
20 508 13. 25.
24 609 16. 31.
26 660 17. 33.
28 771 18. 36.
32 812 20. 41.
36 914 23. 46.
40 1016 25. -

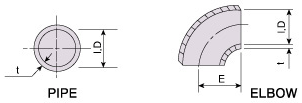

PIPE SIZE
(inch)		 I.D
(mm)		 E
(mm)		 Pressure rating at 80℃ (TH' K/mm)
5kg/㎠ 10kg/㎠
1 25 100 5 5
2 50 102 5 5
3 76 152 5 6.4
4 101 152 6 6.4
6 152 229 6 10
8 203 305 8 11
10 254 381 8 13
12 305 457 10 16
14 355 533 10 19
16 406 610 11 20
18 457 745 13 23
20 508 762 13 25
24 609 914 16 31
26 660 991 17 33
28 711 1067 18 36
32 812 1219 20 41
36 914 1372 23 46
40 1016 1524 25 -
Reference standard : NBS PS 15-69.
          접속압 성형에 의한 강화 프라스틱재 내식기기
FRP pipe inside dia는 ANSI steel pipe 규격에 따른다.
PIPE SIZE
(inch)		 I.D
(mm)		 O.D
(mm)		 T1
(mm)		 Drilling(mm) T2
(mm)		 T3
(mm)
B.C.D Number of bolt Dia. of bolt Dia. of bolt hole
1 25 125 17.5 90 4 M16 19 5 100
2 50 155 17.5 120 4 M16 19 5 100
3 76 185 20.5 150 8 M16 19 6.4 100
4 101 210 23.8 175 8 M16 19 6.4 100
6 152 280 27 240 8 M16 19 10 100
8 203 330 31.8 290 12 M20 23 11 125
10 254 400 36.5 355 12 M22 25 13 125
12 305 445 44.5 400 16 M22 25 16 150
16 406 560 50.8 510 16 M24 27 20 150
18 457 620 54.2 565 20 M24 27 23 150
20 508 675 58.3 620 20 M24 27 25 150
24 609 795 62.5 730 24 M30 33 31 150
28 711 905 - 840 24 M30 33 36 200
32 812 1020 - 950 28 M30 33 41 200
36 914 1120 - 1050 28 M30 33 46 200
40 1016 1235 - 1110 28 M36 39 - 200
Reference standard : NBS PS 15-69.
             접속압성형에 의한 강화 프라스틱재 내식기기
FRP pipe in side dia는 ANSI steel pipe 규격에 따른다.
