약액:藥液에 의한 부식은 FRP가 감당하고 약액에 의한 내압은 FRP TANK 외측면에 감은 강성높은 STEEL CABLE이 감당하여 지탱합니다.
이 원리로 STEEL CABLE은 TANK의 원둘레 방향에 작용하는 하중을 흡수함으로 관체의 FRP 부분에 대한 두께는 엷게 되는 것입니다. |
|
|
|
|
|
|
CABLE이 원둘레 방향의 힘을 지탱함으로 TANK벽의 응력으로 인한 부식은 없으며 일체 성형법 FRP TANK와 동일하게 내식성이 우수합니다. |
|
|
|
|
|
|
약액의 비중, TANK의 직경, 높이에 따라서 CABLE의 굵기와 CABLE의 간격을 계산하여 안전성이 높은 강인한 구조설계를 하고 있습니다. |
|
|
|
|
|
|
STEEL CABLE은 PLASTIC으로 피복되어 있으므로 부식의 환경조건에서도 강도가 떨어지는 일이 없고 장기간 사용할 수 있습니다. |
|
|
|
|
|
|
사용중 만약 부득이한 어떤 원인으로 FRP벽이 파손된 경우에도 STEEL CABLE이 지탱해주고 있으므로 일체성형 TANK처럼 순간적인 큰 사고는 면할 수 있습니다. |
|
|
|
 |
|
대직경 및 대용량 TANK의 제작이 가능합니다. 과거의 공장 제작 FRP는 운반조건이 직경 3.4m이하로 제한되었으나 100㎥이상의 TANK도 제작설치가 가능하게 되었습니다.
(물론 소직경의 KABE-0-RAP TANK도 가능합니다.) |
|
|
 |
|
 |
|

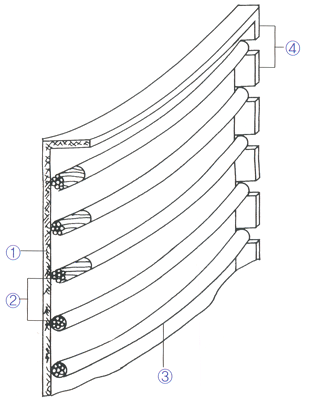

① FRP PANEL
② STEEL CABLE
③ PLASTIC 피복
④ PANEL FLANGE |
|
|
|
 |
|
 |
|
 |
|
① FRP PANEL 현지 운반 |
|
② ROOF PANEL 조립 |
|
|
|
 |
|
 |
|
③ 최상단 SHELL PANEL 조립 및 ROOF와 접합 |
|
④ CABLE를 감으면서 제2단, 제3단 PANEL 조립/접합 |
|
|
|
 |
|
 |
|
⑤ TANK SHELL를 달아 올려놓고 TANK BOTTOM을 조립 |
|

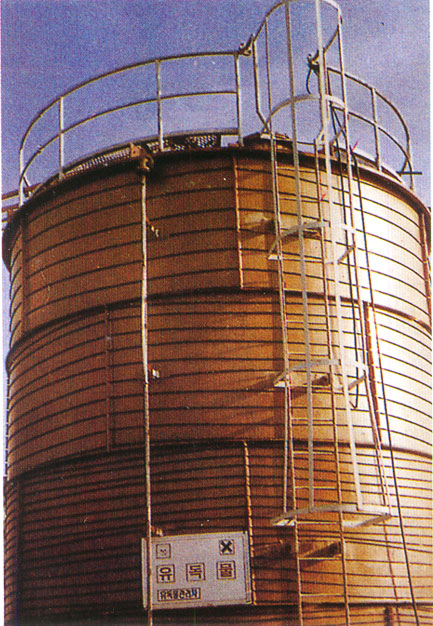

⑥ 완성된 KABE-O-RAP TANK |
|
|
|
|
 |
