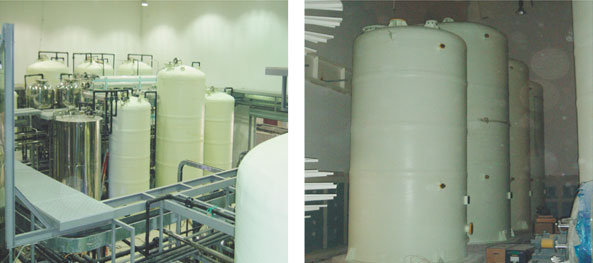

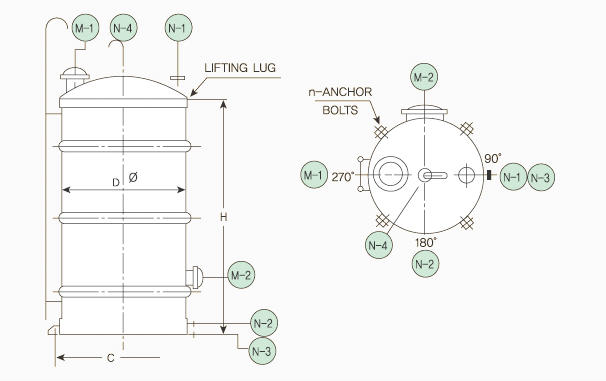

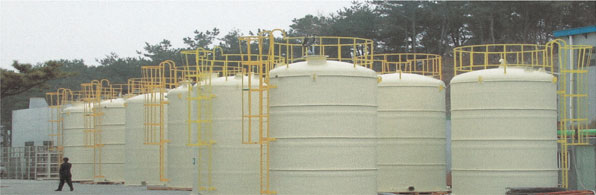

HOME  >  FRP 제품소개  >  내식 TANK   내약품성이 우수하여 산 및 알카리 저장조로서 널리 사용됩니다. 내후성이 우수하므로 옥외설치가 가능합니다. 소형에서 대형용량까지 주문에 따라 설계, 제작설치가 가능합니다. 용도에 따라 저장조, 교반조, 계량조 등으로 사용할 수 있습니다. 내충격성이 타 프라스틱에 비해 월등합니다. NO 품  명 규  격 비  고 N-1 LIQ, IN JIS10k .FF N-2 LIQ, OUT JIS10k .FF N-3 DRAIN JIS10k .FF N-4 VENT JIS10k .FF M-1 TOP M/H JIS10k .FF M-2 SIDE M/H JIS10k .FF 주) 폐사에서는 ANSI 규격의 FLANGE도 취급하고 있습니다. 용량(㎥) Dφ H CB.C.D n-ANCHOR 1 1200 900 1290 4-M16 X 200 1.5 1200 1400 1290 4-M16 X 200 2 1200 1800 1290 4-M16 X 200 3 1200 2700 1290 4-M16 X 200 1600 1600 1690 4-M16 X 200 4 1600 2100 1690 4-M16 X 200 5 1600 2600 1690 4-M16 X 200 6 1600 3100 1690 4-M16 X 200 2000 2000 2100 4-M16 X 200 8 2000 2600 2100 4-M16 X 200 10 2000 3300 2100 4-M16 X 250 12 2000 4000 2100 4-M16 X 250 15 2500 3100 2650 4-M16 X 250 20 2500 3300 2950 4-M16 X 250 30 (3000) (4300) (3150) 4-M16 X 250 3200 3800 3350 4-M16 X 250 40 (3000) (5700) (3200) 4-M20 X 500 3200 5000 3400 4-M20 X 500 50 3200 6300 3400 4-M20 X 500 (3400) (5600) (3500) 4-M20 X 500 60 3200 7500 3400 8-M20 X 500 (3400) (6700) (3600) 8-M20 X 500 75 3800 6700 4000 8-M20 X 500 1000 3800 9000 4000 8-M20 X 500 주) 상기표는 일반적 사항이며 설치장소에 따라 또는 주문에 의해 변동될 수 있습니다. ※ 보온 TANK일 때는 B. C. D가 달라짐. ① 약액 ② 표면내식층 (GLASS함량 약 10%) ③ 중간내식층 (GLASS함량 약 20~30%) ④ 강화층 (GLASS함량 약 35~50%) ⑤ 보온층 (URETHANE) ⑥ 최외층 (GLASS함량 약 10%)   주 : ⑤ 항은 보온이 필요시에만 적층한다.         ④ 항은 MAT와 ROVING CLOTH를 번갈아 적층하여             소정의 두께가 될때까지 적층합니다. 촌법 Dφ L1 L2 L3 L4 L5 L6 R H n-Zφ 1㎥ 1,000 1,000 1,600 2,040 1,210 1,030 1,330 1,000 700 4-19 5㎥ 1,500 1,800 2,800 3,400 1,720 1,540 1,840 1,500 950 4-19 10㎥ 2,000 2,000 3,000 3,800 2,230 2,050 2,350 2,000 1,200 4-19 15㎥ 2,300 2,400 3,450 4,390 2,540 2,360 2,460 2,300 1,350 8-19 30㎥ 3,000 3,000 4,240 5,460 3,240 3,060 3,360 3,000 1,700 8-19 주 :  1.  2.  3.  상기표는 FRP 적층판의 기계적 성질을 사용하여 액비중:液比重을 1.2, 안전율을 10으로 계산하여 기초된 것입니다. 사용온도 80℃ 이상을 요할 시에는 사용온도에 있어 재료의 기계적 성질을 고려하여야 합니다. 교반기와 같은 물리적 하중이 가해지는 TANK는 특별한 설계를 고려하여야 합니다.
