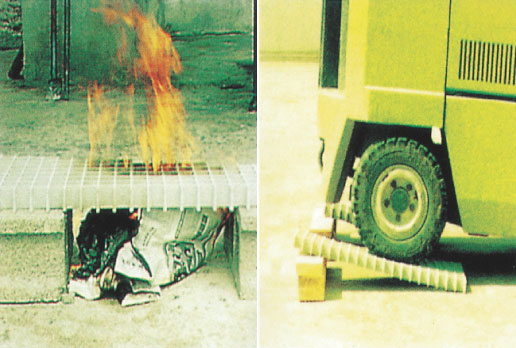

 |
태광 FRP CRATING은 설계에 있어서 우선 고려할 것으느 다른 재료 STEEL, ALUMINUM등에서 사용되는 최종 하중과는 상반되는 허용 휨이다. 그 이유는 유리섬유 강화 프라스틱(FRP) 고유의 탄력성 때문이다. |
|
|
|
|
| 지간거리 mm |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
| 집중하중(kg) |
형벌 |
처짐(mm) |
| 200 |
Ⅰ |
0.5 |
0.9 |
1.4 |
2.1 |
3.2 |
4.0 |
5.0 |
6.5 |
| Ⅱ |
0.9 |
1.7 |
2.9 |
4.4 |
6.3 |
8.5 |
11.6 |
14.6 |
| Ⅲ |
0.80 |
1.44 |
2.24 |
3.36 |
5.12 |
6.40 |
8.05 |
10.42 |
| 400 |
Ⅰ |
1.0 |
1.7 |
2.8 |
4.3 |
6.4 |
8.1 |
10.3 |
13.0 |
| Ⅱ |
2.0 |
3.6 |
6.0 |
9.1 |
12.8 |
17.2 |
- |
- |
| Ⅲ |
1.61 |
2.72 |
4.48 |
6.87 |
10.24 |
12.84 |
16.04 |
- |
| 500 |
Ⅰ |
1.0 |
1.7 |
2.8 |
4.3 |
6.4 |
8.1 |
10.3 |
13.0 |
| Ⅱ |
1.3 |
2.2 |
3.6 |
5.3 |
8.0 |
9.8 |
12.6 |
16.3 |
| Ⅲ |
2.6 |
4.5 |
7.6 |
11.3 |
16.0 |
- |
- |
- |
| 700 |
Ⅰ |
1.8 |
3.1 |
5.0 |
7.4 |
10.1 |
14.3 |
- |
- |
| Ⅱ |
3.0 |
5.3 |
9.2 |
13.6 |
- |
- |
- |
- |
| Ⅲ |
2.88 |
4.96 |
8.05 |
11.84 |
17.76 |
- |
- |
- |
| 800 |
Ⅰ |
2.0 |
3.5 |
5.6 |
8.6 |
12.6 |
- |
- |
- |
| Ⅱ |
3.6 |
6.4 |
10.6 |
15.8 |
- |
- |
- |
- |
| Ⅲ |
3.20 |
5.61 |
8.96 |
13.76 |
- |
- |
- |
- |
| 1000 |
Ⅰ |
2.5 |
4.3 |
7.0 |
10.5 |
14.2 |
- |
- |
- |
| Ⅱ |
4.1 |
7.2 |
12.2 |
- |
- |
- |
- |
- |
| Ⅲ |
4.03 |
6.88 |
11.20 |
16.82 |
- |
- |
- |
- |
|
| 공란은 사용할 수 없는 경우이며 상기수치는 절대보증치는 아닙니다. |
|
|
|
※ 형별 (TYPE) |
|
Ⅰ : GS4040 / Ⅱ : GS8040 / Ⅲ : GS4025, GS2525 |
|
|
 |
|
 |
|
|
|
 |
